Prasa hydrauliczna wysięgowa - Seria C





    Prasy hydrauliczne wysięgowe serii C, o działaniu pionowym, na konstrukcji spawanej o głębokości gardła zapewniającej dużą strefę roboczą a jednocześnie wysoką sztywność struktury.

    Są budowane zależnie od rodzaju z naciskami regulowanymi od 50 ton do 150 ton. Prasy większe o naciskach ponad 150 ton, są indywidualnie konfigurowane pod potrzeby użytkownika zarówno w zakresie geometrii struktury jak i wyposażenia i prędkości pracy.

    Prasy wysięgowe Hidrogarne występują w 3 rodzajach różniących się poniżej wyszczególnionymi cechami:

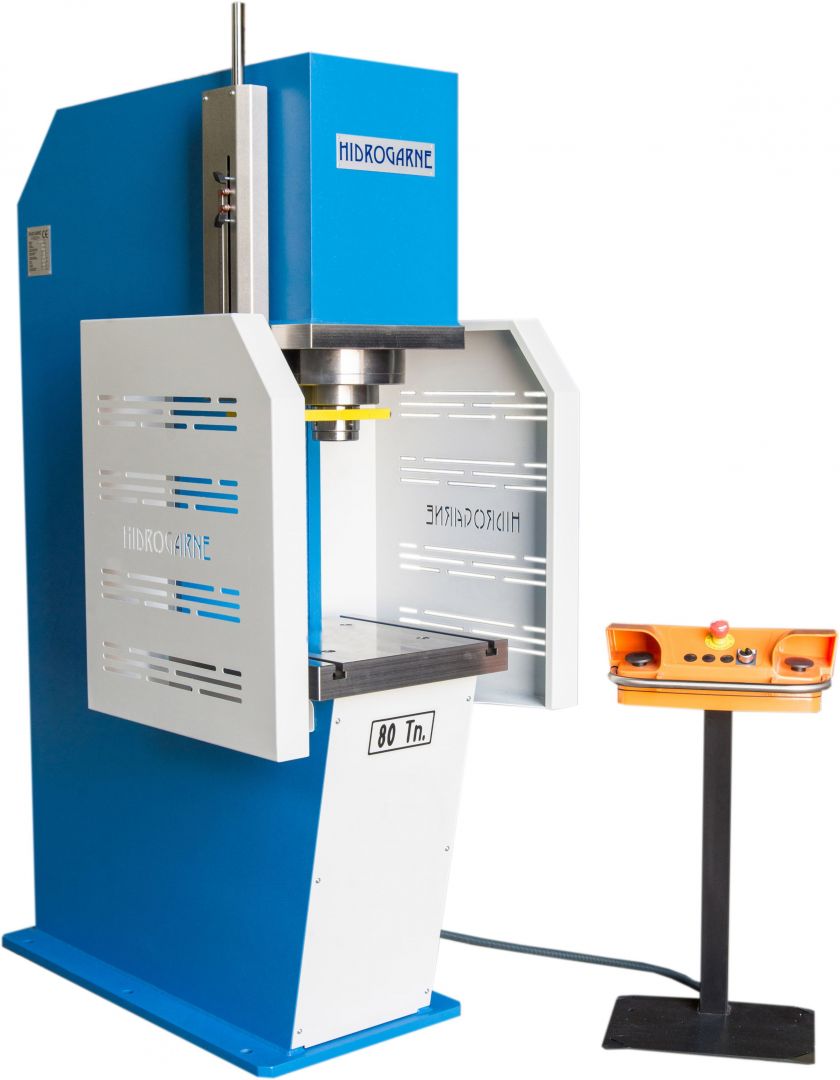

    • Prasa hydrauliczna grupy CD – stół z rowkami teowymi na dole, siłownik na górze, dwie prędkości pracy (dojazdowa-szybka i robocza – automatyczne przełączanie z prędkości dojazdowej do roboczej po styku z obrabianym detalem), zakres pracy siłownika regulowany na krańcówkach, regulacja siły docisku, boczne osłony stałe, pulpit dwuręczny, tryb pracy ręczny i automatyczny, tryb pracy z odłączeniem prędkości dojazdowej co pozwala na odkręcenie bocznych osłon i obróbkę detali o rozmiarze przekraczającym rozmiar strefy roboczej.

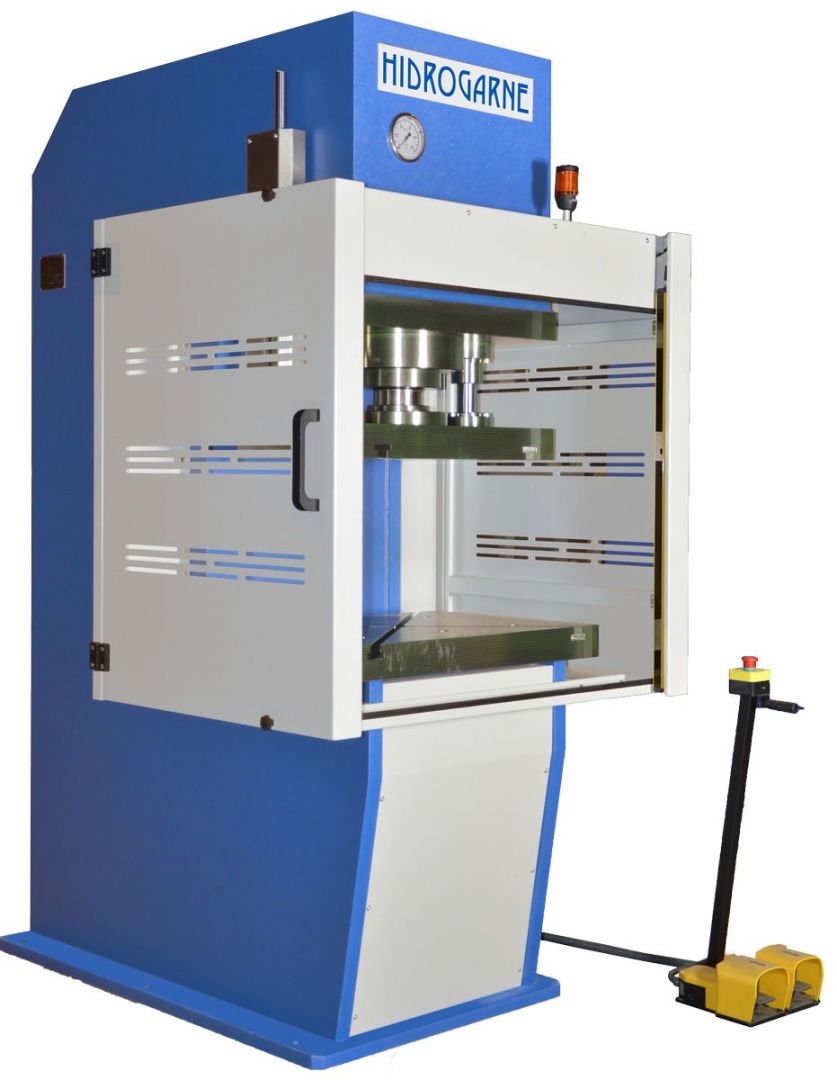

    • Prasa hydrauliczna grupy CM – stół z rowkami teowymi na dole, stół na górze zamocowany do siłownika i dwóch prowadnic stabilizujących, dwie prędkości pracy (dojazdowa i robocza – automatycznie przełączane), poziom zejścia siłownika i odejścia regulowany na krańcówkach, regulacja siły docisku,, boczne osłony otwierane z kurtynami fotoelektrycznymi na brzegach, słupek z pedałami.

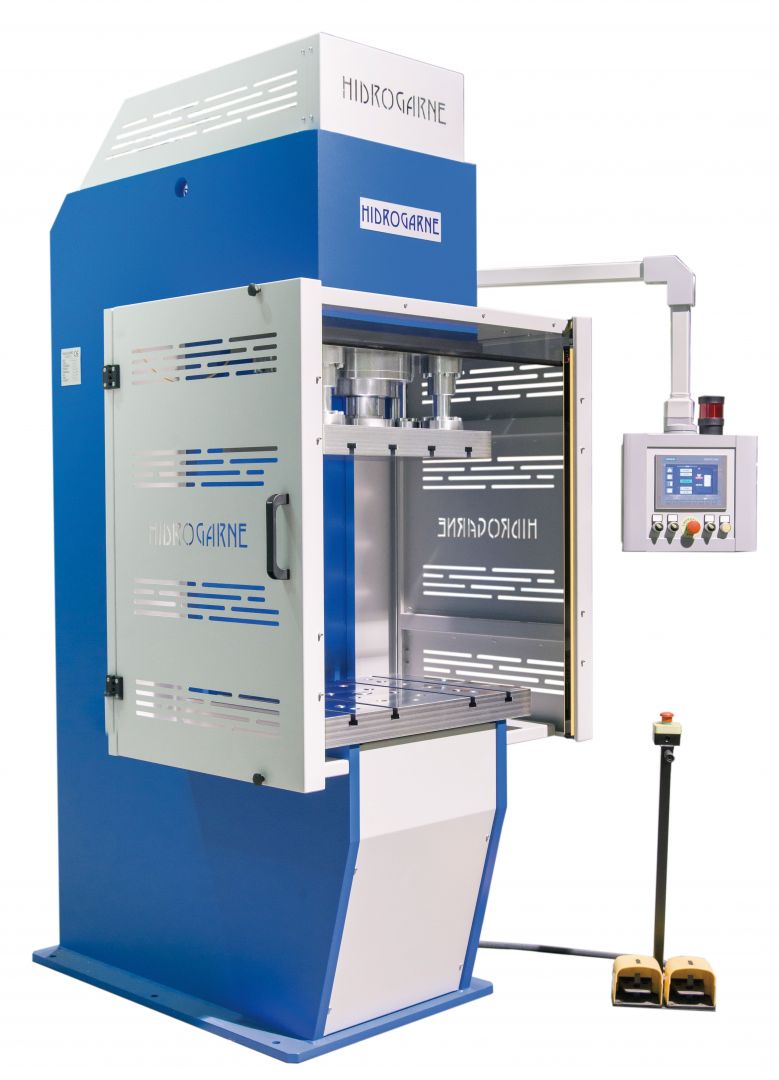

    • Prasa hydrauliczna grupy CF – stół z rowkami teowymi na dole, stół na górze zamocowany do siłownika głównego i dwóch siłowników pomocniczych oraz do prowadnic stabilizujących, dwie duże prędkości pracy (dojazdowa i robocza – automatycznie przełączane), poziom zejścia siłownika i odejścia regulowany za pomocą sterownika Siemens, regulacja siły docisku,, boczne osłony otwierane z kurtynami fotoelektrycznymi na brzegach, słupek z pedałami.

    Szczególnie przydatne do wykonywania prac typu tłoczenie, sztancowanie, kucie.
    Wyposażone w system zapobiegający obracaniu cylindra.

    Maszyny dostarczane są z olejem hydraulicznym w układzie i z instrukcją obsługi w j.polskim
    Prasy C są produkowane zgodne z aktualnie obowiązującymi normami CE.

    Wszystkie prasy HIDROGARNE pracują przy ciśnieniu hydraulicznym poniżej 320 bar – gwarantującym zwiększoną żywotność urządzenia.


    • Prędkość dojazdowa 100 mm/s (zawory powrotne)
    • Oprzyrządowanie do montażu narzędzi
    • Cylinder boczny
    • Przyrząd załadowczy
    • Wyświetlacz cyfrowy
    • Oprzyrządowanie do montażu stempli o średnicach od 6 do 40 mm
    • Oprzyrządowanie do montażu stempli o średnicach od 6 do 100 mm
    • Oprzyrządowanie do montażu stempli o średnicach od 6 do 160 mm
    • Oprzyrządowanie do montażu narzędzi gnących o długości 415 mm
    • Specjalna geometria
    • Poduszka hydrauliczna
    • Wyrzutnik hydrauliczny dolny lub górny
    • Mechaniczna blokada cylindra (tylko modele do 100 ton).
    • Sterowanie cyfrowe dla 1 – 6 osi
    • Boczne bariery zabezpieczające – fotokomórki poz. IV.
    • Indeksowana płyta rozdzielcza dla 2 lub 4 kolumn
    • Przekształcenie w serię HV (prasa pozioma z sekcją prostującą)
    • Dwie boczne rolki wspornikowe z manualną regulacją wysokości (seria HV)

     Pobierz katalog:
